電磁閥、帶信號反饋電磁閥怎樣接線控制
2022/10/11 8:52:51??????點擊：
電磁閥、帶信號反饋電磁閥怎樣接線控制
電磁閥（Solenoid valve）是用電磁控制的工業設備，是用來控制流體的開啟、關閉的自動化閥門。廣泛應用在石油化工、工業爐窯、鍋爐、給排水、采暖空調、消防設備、干燥設備、食品設備、醫療設備、清洗設備、景觀噴灌、石化、電力、化學、輕工、機械等自動化控制。
電磁閥的接線方式其實是所有自動控制閥里面的最簡單的一類，正常我們接觸到的接線方式就兩種，引線式和接線盒式；但是電磁閥是怎樣接線的呢，有不少用戶不明白，沃德WODE閥門就電磁閥如何接線介紹：
一、按照接線種類分，常用的電磁閥的接線有兩種，引線式和接線盒式，原理是一樣的，引線式其實就是將接線盒插頭拔掉，從線圈內部接一根電源線出來做成了一體式的；

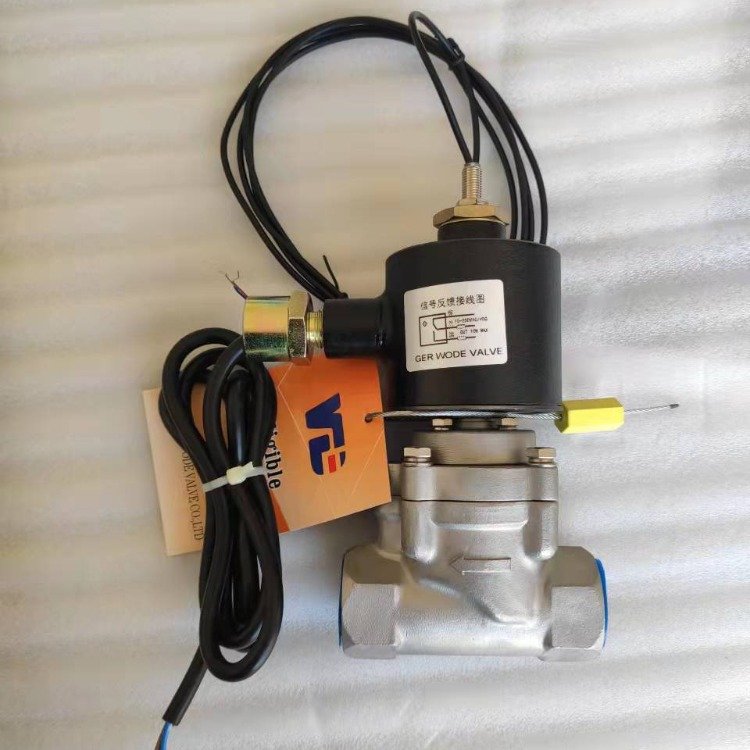

1、引線式：防水型、防爆型、隔爆型都采用引線式，優點是引線可以直接接到控制系統，缺點是如果距離控制系統比較遠，需要新增接線；
注：沃德WODE防水型和防爆型電磁閥出廠默認帶1.5米的引線，可根據用戶需求定制引線長度。

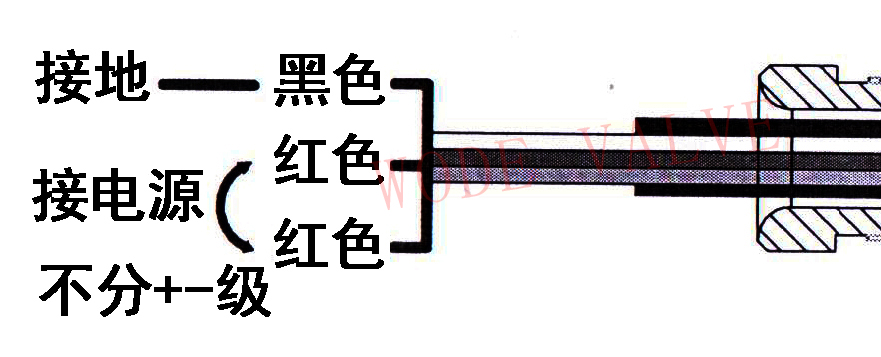

圖一（電源接線圖）

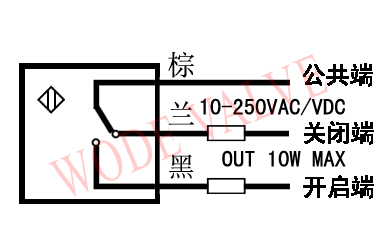

圖二（帶信號反饋接線圖）

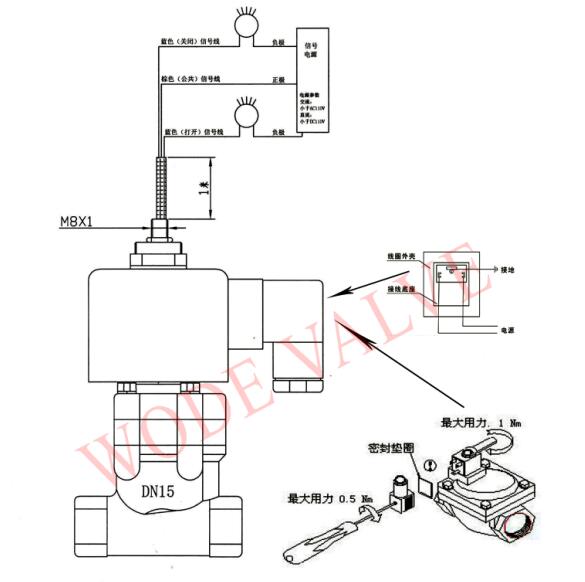

2、接線盒式：目前普及的最廣的就是這種接線方式，就是拆開接頭到線圈的接線端子上接線，采用DIN接頭或格蘭頭，控制系統不管距離有多遠，不受影響，中間不破線，不會增加節點。
圖三
二、按照線圈種類分，常見的有單線圈開關控制、雙線圈自保持式兩種；
1、單線圈開關控制型的接線：這種是最為常見的，不管是引線式還是接線盒式，都是三根線；
A、如果是直流電如DC24V控制，正極、負極和接地線，不分正負極，記住不分正負極！
B、如果是交流電如AC220V控制，零線、火線和接地線，不分零火線，同樣，不分零火線；
以沃德電磁閥為例，正負極均為紅色電源線，接地為黑色電源線。詳見圖一、圖三
2、雙線圈自保持控制型接線：控制原理等同于單線圈電磁閥，只是這個采用的是開關獨立線圈控制，頂部線圈控制閥開、側面線圈控制閥關，只需給雙線圈自保持電磁閥開線圈或關線圈一個順間通電、即斷電，就可達到開關的轉換，適用于工作時間長、節能省電磁閥的接線。
