進口電動隔膜調節閥

更新：2020/12/31 21:13:06??????點擊：

品牌：???德國沃德WODE
型號：???WJC-RCS2L

產品介紹

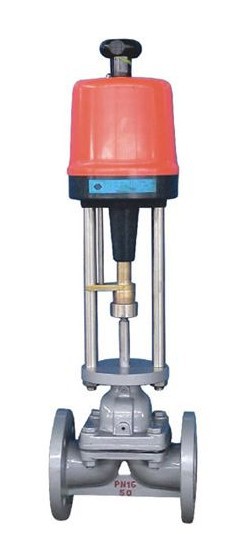

進口電動隔膜調節閥

一、進口電動隔膜調節閥 產品概述

　　德國沃德WODE的進口電動隔膜調節閥具有結構簡單、流路阻小、流通力比同口徑的其它閥大，密封無泄漏，能用于高粘度及懸浮顆粒流體的調節，根據隔膜材料的不同（橡膠或聚四氟乙烯）適用于調節強堿、強腐蝕性介質。該電動隔膜調節閥由隔膜閥配用各類直行程電動執行器組成。電動執行機構內有伺服系統，無需另配服放大器，有輸入控制信號（4-20mA或1-5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。電動隔膜調節閥具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點?？刂凭群托阅鼙?/span>DKZ型有明顯提高。電動隔膜調節閥閥適用于高粘性流體、懸浮狀顆粒、纖維介質和有毒介質、腐蝕性介質的調節場合。

二、進口電動隔膜調節閥 主要技術參數

（1）閥體參數

公稱通徑mm	15	20	25	32	40	50	65	80	100	125	150	200
允許壓差(MPa)	1.0			0.89	1.0	1.0	1.0	1.0	1.0	0.6	0.38	0.15
流量系數Kv	8	12	16	38	60	68	90	150	300	500	600	1200
額定行程	10	16		25		40			60
閥體形式	直通鑄造隔膜閥
公稱壓力	PN1.6、2.5MPa或者ANSI Class150～Class300
法蘭標準	GB/T9113、 JB/T79、HG20594及其他標準
連接形式	法蘭
閥蓋形式	標準型-10～+150℃
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥體材料	鑄鋼(WCB)、鑄鐵(HT200)、鑄鋼襯四氟(WCB+F46)、鑄鐵襯四氟(HT200+F46)

（2）閥內件參數

閥芯形式	隔膜式閥芯
流量特性	快開特性
閥芯材料	鋼襯丁荃膠、鋼襯天然膠、鋼襯聚四氟乙烯

（3）執行器參數

執行器型號	3810、PSL、2SB、羅托克、西門子、歐瑪
主要技術參數	電源電壓：AC 220V、AC 380V；特殊定做DC 24V；（其他）
	輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC；特殊定制RS485通訊接口
	防護等級：相當IP65、隔爆標志：ExdⅡBT4（可選BT6、CT4、CT6）、手操功能：手柄
	環境溫度：-25～+70℃、環境濕度：≤95%

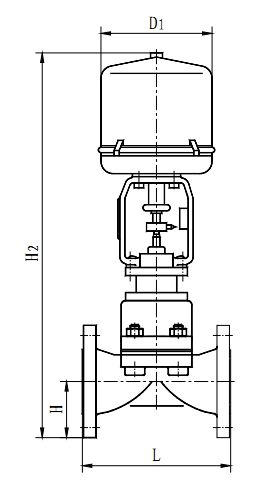

三、進口電動隔膜調節閥結構圖

進口電動隔膜調節閥結構圖.jpg 進口電動隔膜調節閥2.jpg

注：由于網站版面的原因，具體外形尺寸請致電沃德各代理商。

四、進口電動隔膜調節閥 性能指標

項目	指標值
基本誤差％	≤±3.5
回差％	≤2.5
死區％	≤3.0
始終點偏差％	±2.5
額定行程偏差％	±2.5
純滯后	≤IS
允許泄量L/H	橡膠隔膜片“0”，聚四乙烯隔膜為0.5％×閥額定容量（許用壓差下的水）
絕緣電阻	不小于20M
阻尼特性	不大于3周半

五、進口電動隔膜調節閥 主要零件材料

閥體	HT200、ZG230～450或下述材質襯里
隔膜	丁荃膠、天然膠、聚四氟乙烯波紋
薄膜	丁腈橡膠夾增強滌綸織物
彈簧	60S12Mn、閥體襯里材質及適用范圍

六、進口電動隔膜調節閥 閥體襯里材料適用場合

閥體襯里	使用溫度（℃）	適用介質
無襯里	-10～+175	適用于非腐蝕性介質
軟橡膠	-10～+85	有很好的耐磨性能，適用于水泥、粘土、煤塵、干燥化肥等
硬橡膠	-10～+85	適用于無機械、鹽類、鹽酸、鍍金屬溶液、軟水、氯化物、氯氣等
氯丁膠	-10～+105	適用于動物油、植物油和潤滑油，PH值變化范圍很大的腐蝕性泥漿。抗磨損性能良好
丁荃膠	-10～+120	防腐性能和耐磨性能良好，對大部分無機酸和酸性灰漿的耐蝕性最好
搪瓷	-10～+175	適用于溫?zé)o機酸、氧化酸、鹵素、醇類、酯類等化合物
氟46	-10～+190	適用于硫酸、鹽酸、氫氧化鈉等強腐蝕介質
